| マグネットアナライザー ＭＦ-330ＲＡ（新製品) |
| 役立つ機能をすべて搭載した、磁束測定のエキスパート |
| 〜詳細についてはお問い合わせ下さい〜 |
日々、求め続けられる着磁波形の解析。
すべてはここからはじまる。 |
小型・高精度化するモーター業界の中で、着磁波形解析の進歩が日々要求されています。
当社DMTでは、スピンドルモーターの設計経験を生かし、高精度かつ機能性・操作性に優れたマグネットアナライザーの開発製造に取り組み、多くのお客様に高い評価を頂いています。
お客様の仕様に合わせたマグネットアナライザーも製作しております。 |
|
| |
|
|
|
|
|
|
|

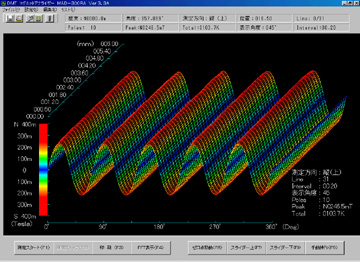

3次元ベクトル波形表示（オプション）
|

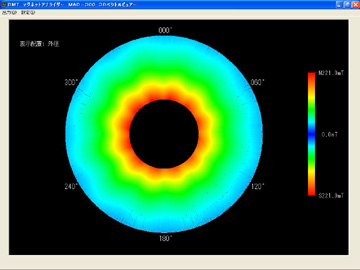

3次元磁束表示
|
|
|
|
|
|
|
|

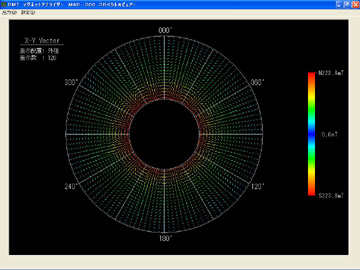

3次元ベクトル分布表示（オプション）
|

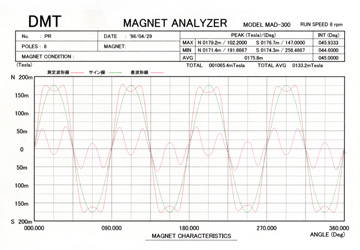

2次元磁束表示
|
|
|
|
|
|
|
|

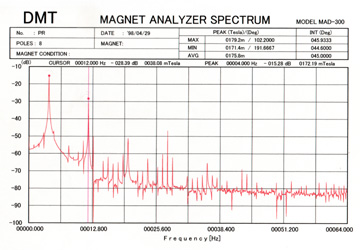

2次元周波数表示
|

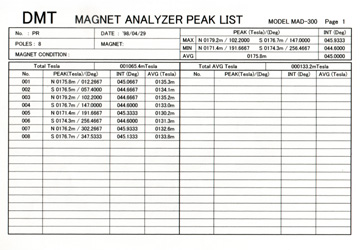

2次元ピークリスト表示
|
|
| |
| 〜最新情報〜 |
| |
【およその測定ポイントから、ズバリの測定へ進化】
センサー感知部の検出 → 指定ポイントへ移動 |
 |
マグネットアナライザー MF-500 |
|
|
|
| |
|
回転分解能
|
自動移動量
|
|
高さ方向／分解能
|
径方向／分解能
|
|
max.86,400/rev
|
max.200m / min.0.01mm
|
max.100m / min.0.01mm
|
|
| |
 |
|
| |
|
| |
| 多くの技術者に支持されているベストセラー（3次元表示モデル） |
| |
|

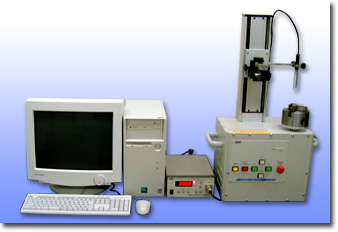

マグネットアナライザー MAD-300R/300RA/300A |
|
 |
ＭＡＤ-300Ｒ/300ＲＡ/300Ａは着磁された円形筒マグネットの磁束分布を自動測定し着磁波形、各極の磁束量、着磁角度、面積を解析なマグネットアナライザーです。
Ｘ軸に回転角度（Ｄｅｇ）、Ｙ軸に表面磁束密度（Ｔｅｓｌａ）、Ｚ軸に高さ（ｍｍ）の位置とする3次元表示を行います。また、Ｘ軸に周波数（Ｈｚ）、Ｙ軸に磁束（ｄＢ）、Ｚ軸に高さ方向（ｍｍ）の位置とする周波数3次元表示も可能です。2次元（Ｘ、Ｙ軸のみ）としても使用でき、3次元波形から2次元波形にＰＩＣＫ-ＵＰすることも可能。
●周波数解析機能（特許取得済）
●スキュー角度測定が可能（特許取得済）
●回転角度分解能 ｍａｘ．21，600ｐ/ｒｅｖ
●自動移動自動移動ｍａｘ．200ｍｍ、分解能ｍａｘ．0.02ｍｍまで可能
●2Ｄ編集機能（2次元）
●表計算ソフトへのデータ転送
●アスキー出力機能
●ベクトル測定・解析（オプション） |
|
| |
|
| |
| ローコスト・省スペースの3次元表示モデル |
| |
|

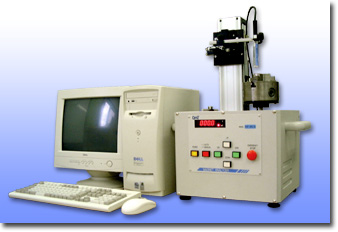

マグネットアナライザー ＭＦ-301Ｒ |
|
 |
●周波数解析機能（特許取得済）
●スキュー角度測定が可能（特許取得済）
●テスラメーターが内蔵
●回転角度分解能 ｍａｘ．10，000ｐ/ｒｅｖ
●自動移動ｍａｘ．100ｍｍ、分解能ｍａｘ．0.02ｍｍまで可能
●2Ｄ編集機能（2次元）
●表計算ソフトへのデータ転送
●アスキー出力機能
●ベクトル測定・解析（オプション） |
|
| |
|
| |
| 形状に合わせてセンサープローブが移動、偏芯マグネットの解析に最適 |
| |
|

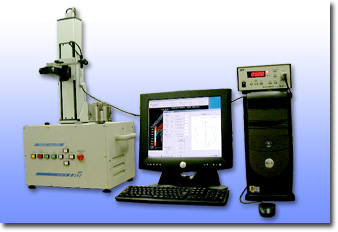

マグネットアナライザー ＭＦ-400 |
|
 |
●異形状に合わせセンサープローブが移動（偏芯マグネットに最適）
●周波数解析機能（特許取得済）
●スキュー角度測定が可能（特許取得済）
●回転角度分解能 最大10，000ｐ/ｒｅｖ
●2Ｄ編集機能（2次元）
●表計算ソフトへのデータ転送
●アスキー出力機能
●ベクトル測定・解析（オプション） |
|
| |
|
| |
| 2次元表示専用モデル |
| |
|

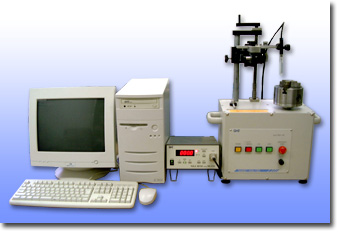

マグネットアナライザー ＭＡＤ-200 |
|
 |
2次元解析専用モデル
●周波数解析機能（特許取得済）
●ＳＩＮ波形との比較、差表示
●各極の最大値、角度及び面積のデータ
●横カーソルにより、任意のポイント測定が可能
●縦カーソルにより、クロスリストのデータ表示
●任意のポイントへの波形移動が可能
●メモリー機能により最大6サンプルの波形を同時表示 |
|
| |
|
| |
| 機能を厳選、Lowコストを追求した2次元表示専用モデル |
| |
|

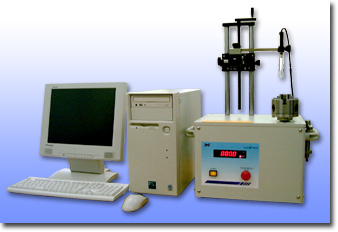

マグネットアナライザー ＭＦ-101Ｆ |
|
 |
各事業所、海外工場などに最適なモデル
●ＳＩＮ波形との比較、差表示
●各極の最大値、角度及び面積のデータ表示
●縦カーソルにより、クロスリストのデータ表示
●表計算ソフトへのデータ転送
●テスラメーターが内蔵
●メモリー機能により最大6サンプルの波形を同時表示
●周波数解析機能（オプション）
●ＳＵＳ非磁性生爪（オプション） |
|
|
※仕様及び外観は予告なく変更する場合があります。
|
| |
|
|
